自動轉換開關電器簡稱ATSE,是 Automatic Transfer Switching Equipment的縮寫，在兩路電源供電系統中，當一路電源發生電源質量故障，將負載電路從常用電源切換至另一路（備用）電源，以確保重要負載連續、安全、可靠運行，并使常用電源、備用電源、雙回路供電系統具有電壓檢測、自動切換、自投自復、自動啟動及停止發電機等功能。應用于工況、醫院、軍用場所、機場、通訊設施、計算機中心、電廠等重要場合，保障了供電的連續性。
中壓ATSE是3~10kV的應用，額定電流從630A 到4000A，短路開斷電流25/31.5/40kA，需要采用真空斷路器作為主開關，真空滅弧室作為 滅弧裝置，彈簧或永磁操作機構，控制器負責監測進線電源端出線欠壓、過壓和斷相等故障，在出線故障時控制真空斷路器快速切斷、轉換。ATSE控制器需要接入市電、發電機電壓狀態信號，需要在市電和發電機電源進線側配置電壓互感器。采用發電機等備用電源，確保重要負荷正常運行。
中壓雙電源自動轉換系統具有轉換可靠性高、轉換時間短、結構簡單等優點，電氣、機械雙重互鎖功能，保障了供電安全。
中壓自動逐級投切系統可在市電和備用電源轉換中，對中壓饋出線路按照預先設定的順序進行自動切除或投入的操作，保證重要供電回路的可靠性。
雙電源投切應遵循以下規則：
? 應保證在工作電壓斷開后，備用電源滿足使用要求時才可投入備用電源；
? 工作電源電壓，不論由于何種原因消失，除有閉鎖信號外，自動投入裝置均應動作；
? 手動斷開工作電源、信號回路故障、備用電源異常情況下，不應自動投切；
? 基于電網運行安全和地方供電部門的要求，應急柴油發電機組與正常電源之間，應采取能夠可靠防止并列運行的措施，先斷后合；
? 應急電源的轉換時間，應滿足設備允許供電中斷的時間要求；

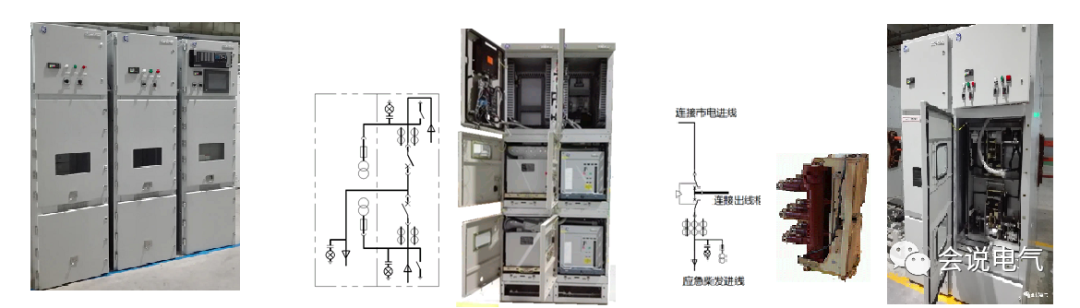

中壓ATS有幾種方案，如雙層柜方案、一體化斷路器方案及中置柜方案。
對于中置柜方案，采用三臺中置柜，兩臺斷路器互為備用。
熱備用，兩臺斷路器手車均位于工作位置。
正常運行時，常用電源工作，備用電源處于工作位置，斷路器VCB2 分閘。當常用電源發生故障后，經延時，常用電源斷路器VCB1 分閘，備用電源斷路器VCB2 合閘，完成轉換。
熱備用機械聯鎖：通過機械連桿交叉連接兩臺斷路器的合分閘機構，確保常用電源與備用電源的兩臺真空斷路器在工作位時不能同時合閘。
一體式斷路器ATS由于斷路器在一個手車式同時進出，因此只能用于熱備用，無法實現冷備用。
冷備用，正常工作斷路器在工作位置，備用斷路器在試驗位置。
冷備用轉換過程
正常運行時，常用電源工作，備用電源處于檢修隔離位置，斷路器VCB2 分閘。當常用電源發生故障后，經延時，常用電源斷路器VCB1 分閘且退出工作位置，備用電源自動進入工作位置，斷路器VCB2 合閘，完成轉換。
冷備用機械聯鎖：可選用電動底盤車方案。通過對底盤車機械聯鎖，控制真空斷路器處于工作/ 試驗位置，確保兩臺真空斷路器不能同時處于工作位，位置聯鎖。
電氣聯鎖
? 通過外部二次線路聯鎖兩臺真空斷路器的合分閘信號。保障任意一臺真空斷路器合閘時，另外一臺真空斷路器不能合閘。
? 通過雙電源控制器內部程序閉鎖，輸入斷路器狀態干接點，內部程序閉鎖后，無法同時輸出兩個合閘信號。
短路保護閉鎖
若進線保護裝置跳閘動作，將立刻閉鎖系統轉換，防止故障范圍擴大和設備不可逆損壞。
PT 斷線閉鎖
當系統檢測到PT 回路發生斷線，主回路與檢測回路將不同步，系統將立刻閉鎖轉換動作執行，防止無故障轉換。
電源轉換智能控制器同時具備雙斷路器的保護及控制功能，軟硬件配置靈活，可采集多組電流電壓信號、斷路器及手車等位置信號及控制輸出信號，完全能夠滿足中壓雙電源自動轉換、負載逐級投切功能，同時具備過流保護、接地保護及同期檢測等功能。
