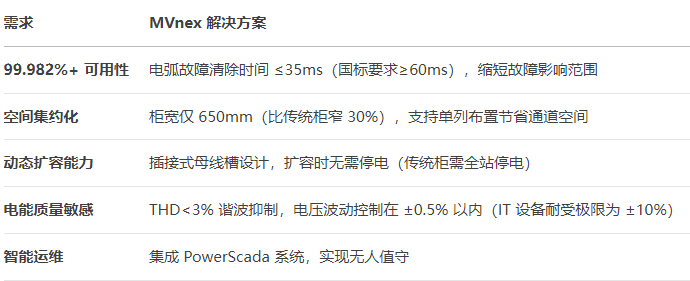

施耐德電氣MVnex中壓開關柜在數據中心的應用是其核心優勢場景之一,尤其在 Tier III/IV 級高可用性數據中心中表現突出。以下從關鍵需求匹配、技術優勢、實際部署案例及量化價值四個維度展開分析:
電弧光保護 (Arc Guard System)
采用光纖傳感器陣列,5ms 內檢測電弧信號 → 觸發斷路器跳閘(全故障清除 ≤35ms)
對比:傳統方案依賴過流保護,動作時間 ≥60ms(電弧能量與時間平方成正比,35ms 的能量僅為 60ms 的 34%)
選擇性聯鎖邏輯
僅隔離故障段,保障非故障區域持續運行(滿足 Tier IV 要求的容錯架構)
"搭積木式"擴展
新增機柜時直接插入母線插接箱(擴容耗時減少 70%)

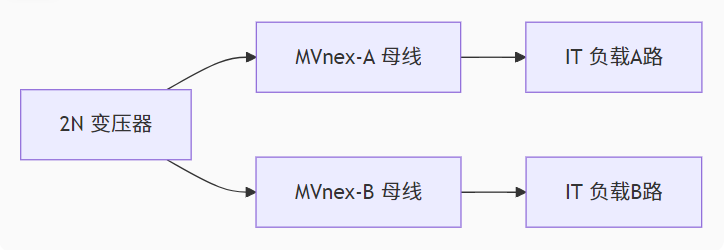

雙總線冗余方案
EcoStruxure Power Advisor 平臺
實時監測 12 類關鍵參數(如斷路器機械特性、母線溫度、局放)
提前 3 個月預警故障(基于 AI 分析機械磨損曲線)
典型運維收益
減少 40% 現場巡檢人力
預防性維護成本降低 60%

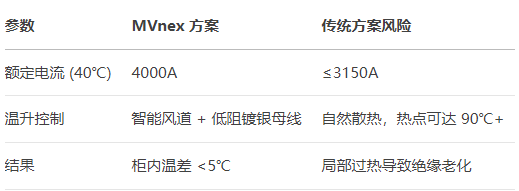

低損耗設計
鍍銀母線電阻降低 15% → 年節電 ≈ 柜體額定功率 × 8000h × 15%
(例:4000A/24kV 柜年省電 ≈ 18 萬 kWh)
環保材料
柜體 95% 可回收,SF? 用量比國標低 50%

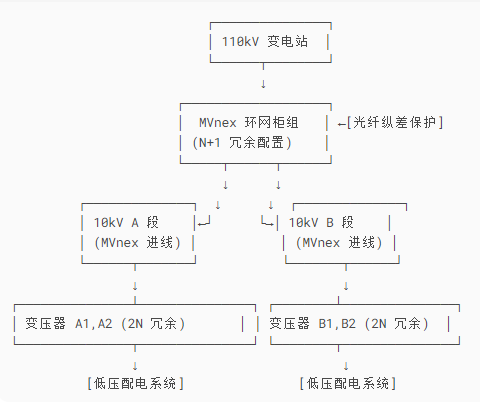

項目背景:Tier IV 標準,總負荷 32MW,采用 40 臺 MVnex 開關柜

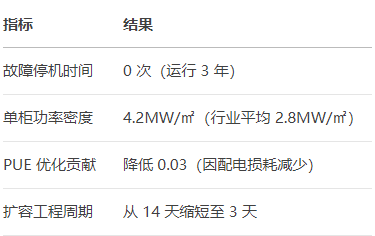

量化成果:
容量預留:建議按最終容量的 120% 選型母線(適應 AI 機房突發負載)
特殊定制:
要求 50kA 分?jǐn)嗄芰?/span>(應對數據中心近端短路)
加裝 有源濾波模塊(抑制 UPS 產生的 5/7/11 次諧波)
部署陷阱:
避免與非施耐德保護裝置混用(可能破壞 Fast Bus Trip 邏輯)
地下層部署需選配 防凝露加熱器(濕度>85% 區域)
風險控制:毫秒級故障隔離能力直接保障 SLA(每 1ms 宕機損失 ≈ $9,000/機柜)
全生命周期成本:
初始成本比國產柜高 40%,但 10 年 TCO 反低 25%(節能+免維護收益)
面向未來:唯一支持 20kA 直流分?jǐn)?/span>(為 HVDC 數據中心預留接口)
