最新版GB/T5273-2016（替代GB/T5273-1985），基于IEC62271-301:2009。在形式與尺寸中已經取消了端子的外形尺寸，刪除了附錄A按額定電流選用接線端子尺寸的推薦值及其連接方法和附錄B接線端子電氣連接時的力矩推薦值。意味著母線搭接無需滿搭接，即無需滿足搭接長度需要和寬度一致的要求，制造廠可以根據產品設計決定母線搭接長度及螺栓數量、自行決定螺栓的擰緊力矩。

對于母線，我們可以根據經驗，或一些計算得出母線的電流密度，根據密度決定使用銅排的規格。

搭接處的電流密度，北美低壓配電柜有定義，3000A以下銅導體的電流密度不得大于1.55A/mm2，鋁導體，任何電流等級下電流密度不得大于1.16A/mm2，對于黃銅導體，不大于600A的電流密度是0.78A/mm2。

采用銅導體，如3000A，即需要銅排截面積3000/1.55=1935.48mm2，也就是說銅排截面積不得小于1935.48mm2，因此可以采用2根100×10銅排，截面積2000mm2。采用鋁排，則截面積要大于3000/1.16=2586.20mm2，需要采用2根

120×12=1440鋁排。

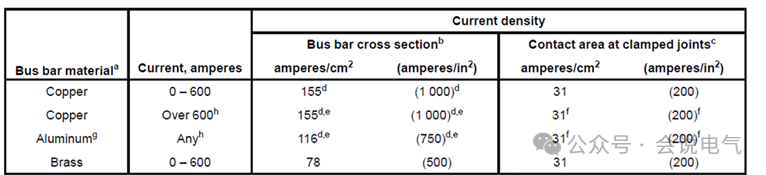

上表角標說明如下：

a-并聯的多條母線應采用相同的材料。

c-在確定螺栓或鉚接連接的接觸面面積時，不得減去包含螺栓或鉚釘?shù)目椎闹睆剑膊坏迷黾勇葆?、螺栓、墊圈或鉚釘?shù)闹睆胶兔娣e。

f-接頭用螺栓連接并鍍銀或鍍錫。

g-最低電導率為國際退火銅標準的55%。

h-在加拿大，最大值為3000A。

對于搭接部分電流密度，上表也有規定，規定不論是紫銅、鋁還是黃銅，搭接處的電流密度都不得大于0.31A/mm2，角標c說明面積包括緊固螺栓的開孔。

這是非常嚴酷的，特別是單根銅排的搭接，如1200A的搭接，1200/0.31=3870.9677419mm2，采用1根80×10銅排連接的話，3871/80=48.3875mm，即不需要80×80的全面接觸，但需要搭接長度大于48mm，也就是說我們一般開關柜主母線左右各一半的搭接，即接近40mm的搭接面積是不滿足上述標準的。

而如果多片銅排搭接，則搭接面積需要乘以搭接面的數量。

如3000A開關柜，3000/0.31=9677.42mm2，兩根100×10銅排，連接時搭接面就有3個，9678/3=3226mm，3226/100=32.26mm，一半搭接48mm，即48×100×3=14400mm2，就遠大于所需要的搭接面積，完全符合標準要求了。

上述規范只是ANSI美標低壓配電柜的要求，是針對于沒有進行并通過溫升試驗的產品檢查的依據，如果開關柜通過溫升試驗，則不需要參考上述標準。

實際上連接處的電流密度并不能完全反應溫升，增加壓力減少電阻，發熱自然要低，另外與導熱、散熱條件等都有關系，需要經過試驗驗證，還需要承受動熱穩定的要求，不能單一的以任何標準、技術規范等作為依據，需要通過開關設備系統綜合模擬分析，創新解決方案。節省資源，可持續發展。
