隨著服務器芯片算力的提升，數據中心IT機柜單柜平均功率已經演進到當前的5~8kW，未來有向更高功率提升的可能。傳統供配電方案的變配電室與IT包間的比例越來越高，給數據中心的前期建設和后期運維帶來了巨大的壓力，而如何降低變配電室的占比，已成為當前數據中心急需解決的問題。在傳統低壓供配電系統中設備種類多，現場施工需要對接不同的供應商，效率低，交付質量依賴施工水平，部署周期長，一般需要3個月以上。傳統供配電方案中不僅各類設備來自不同的供應商，不同設備的接口設計不歸一，且采購招標管理繁雜，供應商的交付貨期管理復雜，需要耗費大量的時間。傳統供配電方案各設備之間由于采用電纜連接，因此將產生大約占供配電系統整體的1%~2%左右的損耗。電力模塊作為供配電系統未來發展的一個方向，可以很好的解決上述問題。

2. 電力模塊概念

電力模塊是將數據中心傳統低壓供配電系統分解成多個預制化結構后再進行拼裝和標準化生產，將復雜的工程變?yōu)楫a(chǎn)品以實現快速部署的一種技術。該技術主要集成了變壓器、低壓配電柜、無功補償柜、UPS輸入柜、UPS、UPS輸出柜、饋線柜等傳統低壓供配電系統中的設備。其本質并不是一種新技術，而是由工廠預制，可模塊化定制、組合、優化并經過試驗的成套組合電氣設備，實現節約空間、快速交付、降低損耗的目的。

3. 預制化電力模塊優勢

3.1 提高出柜率

預制化電力模塊采用集成化設計，使整體結構更加緊湊，節約的空間可直接用作機房以提高出柜率。通常預制化電力模塊產品供應商為更大程度上節約空間，一般采用模塊化UPS，而傳統低壓配電方案以UPS塔機應用為主。市場上常見品牌對比情況詳見下表。

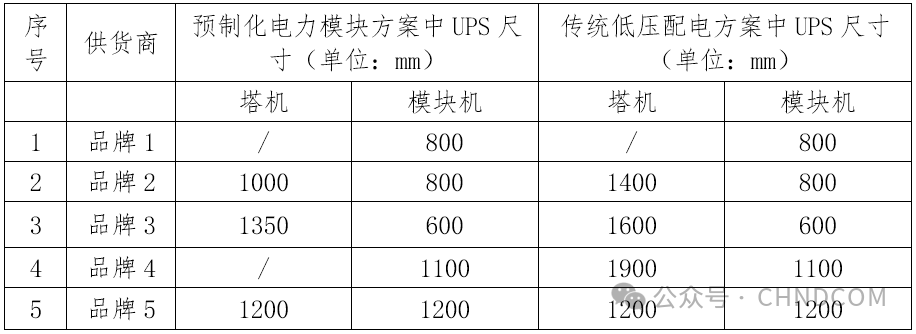

表1：各供應商預制化電力模塊和傳統低壓配電方案中UPS尺寸對比

圖1-1 傳統低壓配電架構圖

柜體編號分別代表：1-變壓器，2-主斷路器柜，3-聯絡柜，4-補償柜，5-UPS1輸入柜，6-UPS2輸入柜，7-UPS3輸入柜，8-UPS4輸入柜，9-UPS1，10-UPS2，11-UPS3，12-UPS4，13-UPS1、UPS2輸出柜，14-UPS3、UPS4輸出柜，15-總手動維修旁路柜，16-饋線柜，17饋線柜。

圖1-2 傳統低壓配電平面布置圖

柜體編號分別代表：1-變壓器，2-主斷路器柜，3-聯絡柜，4-補償柜，5-UPS1、UPS2輸入柜，6-UPS3、UPS4輸入柜，7-UPS1，8-UPS2，9-UPS3，10-UPS4，11-UPS1、UPS2輸出柜，12-UPS3、UPS4輸出柜，13-總手動維修旁路柜，14-饋線柜，15饋線柜。

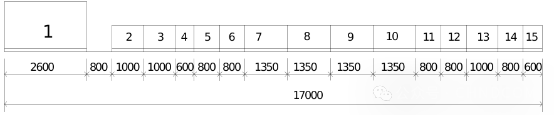

圖1-4 電力模塊平面布置圖

由圖1-2、圖1-4可知，傳統低壓配電系統方案長度最大為20.8米，預制化電力模塊系統方案長度最大為17.0米，兩者長度差異為3.8米。再結合圖1-1和圖1-3可分析得出造成差異的原因如下：一是預制化電力模塊系統方案UPS的主路和靜態旁路共用一臺斷路器，相比傳統低壓配電系統方案分設斷路器，減少了2臺0.8米寬低壓輸入柜，共減少1.6米;二是預制化電力模塊系統方案的單臺UPS塔機最大尺寸1.35米，傳統低壓配電系統方案的單臺UPS塔機最大尺寸為1.9米，4臺UPS共減少2.2米?？梢姡捎妙A(yù)制一體化模組相較于傳統低壓配電系統方案整體長度至少可減少3.8米（均采用塔機的前提下），可節約空間，提高出柜率。

3.2 快速交付

3.4 提升可用性

預制化電力模塊中UPS、UPS輸入輸出開關柜貼鄰布置。通過減少輸入和輸出隔離開關，在不影響運維安全及便利性的前提下，可減少UPS設備寬度尺寸，同時減少故障點（輸入和輸出隔離開關兩個元器件均為故障點），提升供配電系統可用性。

3.5 降低損耗

傳統低壓供配電系統中低壓配電柜、UPS輸入配電柜和UPS一般間隔1米或在對面設置（對面設置間距至少2米），且設備之間采用電纜連接，將產生一定的損耗，而預制化電力模塊采用母排方式連接，可降低損耗1%~2%，并能減少施工過程的碳排放。

4.使用建議

4.1 場地空間要求更高預制化電力模塊方案對場地適用性不如傳統方案。由于電力模塊長度雖然比傳統方案的整體長度要短，但需要連續空間，不宜分段，所以對建筑場地空間要求更高，一般不太適用于在產改建機房，建議在新建項目和大空間預留的整體改造項目中使用預制化電力模塊技術。

4.2 運維難度增加

傳統UPS設備考慮單臺UPS應用的場景，其主路和靜態旁路輸入端各設置１臺斷路器，預制化電力模塊中的UPS主路和靜態旁路共用一臺前級斷路器，在部分場景下會導致運維難度一定增加：一是當靜態旁路發生故障時，前級斷路器脫扣跳閘直接斷開靜態旁路的同時也斷開主路；二是預制化電力模塊UPS的主路和靜態旁路共用一臺前級斷路器，在這臺斷路器本體發生故障無法合閘時，單臺機組無法切換至靜態旁路供電。建議采用全雙路2N架構供電方式，以確保供電系統的可用性。

5.結語

電力模塊是一項成熟的技術，是對現有供配電設備的緊湊和整合，是適應數據中心供配電系統綠色低碳發展趨勢的一項技術。預制化電力模塊可在不降低安全可靠性的前提下，充分利用土建空間和電力資源，提升出機架數量20%~30%，降低變配電室占地面積25%~40%，降低能耗1%~2%，運維更便利，在大型數據中心項目中應用此技術充分可行，尤其適合變配電室空間連續、出柜率要求高的新建項目和改造類項目。
