2020年9月，中國在聯合國大會上提出了“雙碳”目標：CO2排放力爭于2030年前達到峰值，努力爭取2060年前實現碳中和。2020年12月，中國在氣候雄心峰會上進一步提出了實現“雙碳”目標的有關舉措?！半p碳”目標的提出不僅為中國綠色低碳轉型指明了前進方向，也為推進全球氣候治理注入了新動能。
2022年2月，國家發改委等四部委聯合印發通知，同意在8地啟動建設國家算力樞紐節點，并規劃了10個國家數據中心集群，“東數西算”工程正式全面啟動。
同時，在新基建以及5G、物聯網興起的背景下，網絡重構的深入推進，老舊通信設備陸續退網，大量傳統通信機房出現閑置，這些閑置機房，甚至一些工業廠房，以及與之配套的電力、空調等基礎設施資源亟待盤活。數據中心機房基礎設施從投資規模及技術復雜程度上相比傳統通信機房均有較大差異。
機房承重、市電容量、電源和空調系統改擴建的可能性是機房基礎設施化重構的前提條件，也是改造的難點、節能減碳的重點，現結合項目實例，針對性進行改造分析總結，為數據中心改造提供參考方案。
國家對數據中心能源利用效率提出了新的要求，國務院及工信部、國家發改委、財政部、生態環境部、住房和城鄉建設部、國資委、能源局等七部門都對此發布了相應的文件，如：2021年10月24日，國務院發布《關于印發2030年前碳達峰行動方案的通知》（國發〔2021〕23號）中提出，工業是產生碳排放的主要領域之一，對全國整體實現碳達峰具有重要影響。工業領域要加快綠色低碳轉型和高質量發展，力爭率先實現碳達峰。
2021年11月30日，國家發改委、中央網信辦、工信部、國家能源局聯合印發《貫徹落實碳達峰碳中和目標要求推動數據中心和5G等新型基礎設施綠色高質量發展實施方案》（發改高技〔2021〕1742號），有序推動數據中心綠色高質量發展，發揮其“一業帶百業”作用，助力實現碳達峰碳中和目標。目標為2025年數據中心運行電能利用效率（PUE）和可再生能源利用率明顯提升，新建大型、超大型1.3以下，國家樞紐節點進一步降到1.25以下，綠色低碳等級達到4A級以上等要求。
各省市也對電能利用效率（PUE）提出了新的要求，詳見表1。

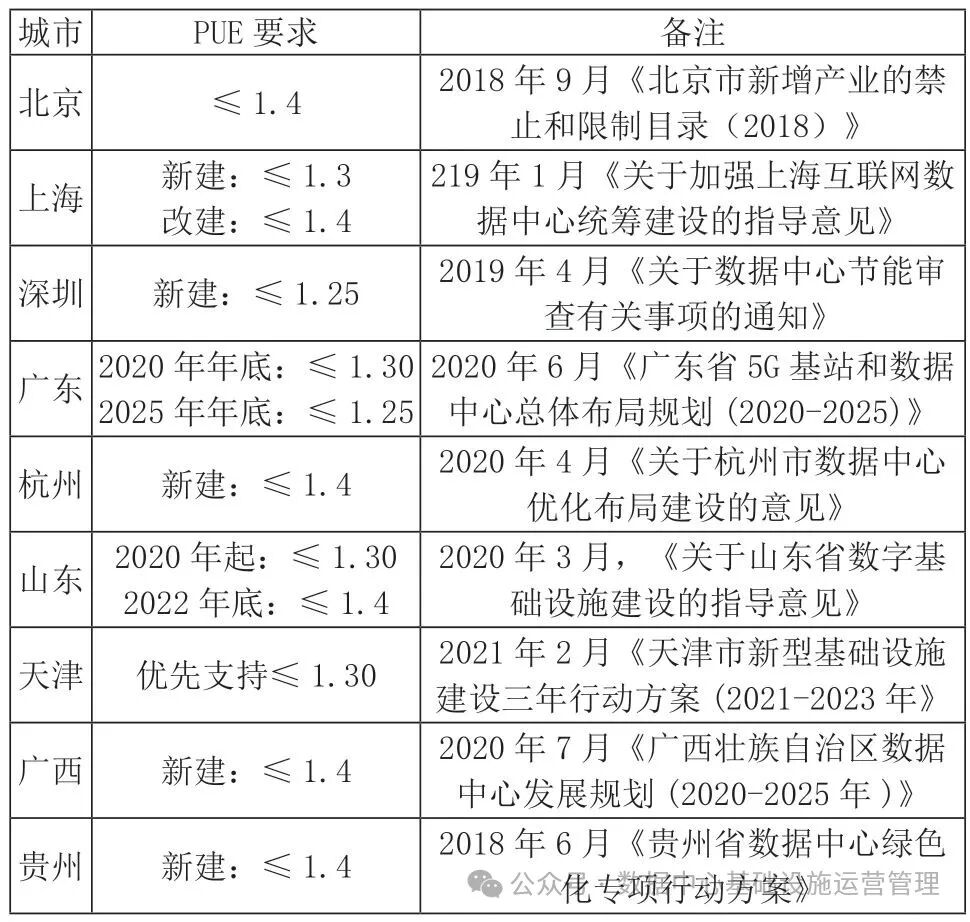

表1 各省市對數據中心PUE 的要求
但受限于各種現狀條件，建筑改造過程中，無法將PUE降至過低。因此，改造機房應結合現狀條件，在經濟合理的前提下，宜盡量提高能效利用水平，不宜盲目追求過低的PUE水平。
建筑改造過程中，土建規劃荷載尤其是屋頂荷載有限，不能滿足數據中心的荷載要求是一項常見的問題。主機房活荷載為8 ～12kN/m2，高于一般的建筑荷載2～5kN/㎡；同時，數據中心可能需配備大型空調機組，機電配套設備區域，如空調區域、室外機規劃位置、動力設備擴容區域等，規劃空間、承重不足。
原有通信機房擬改造為數據中心架構化機房，樓板承重?zé)o法滿足數據中心架構化機房設備機柜裝機需求，樓板、次梁承重難以滿足新裝設備重量需求，需對機房梁、板加固。
機房梁、板加固的常規解決措施主要有直接加固法和改變傳力路徑法。本項目采用直接加固法進行機房承重改造。
本項目改造機房的下方用房可進行頂面改造，因此，首先，根據機房結構現狀和機柜排列方式、重量等條件，確定加固后承重目標，按彈塑性理論或塑性理論進行構件計算，針對不同部位因地制宜選擇經濟合理的加固方式。本項目對機房樓板采用粘貼碳釬維的方式進行加固，對樓面次梁采用了粘貼型鋼或鋼板的方式進行加固，須注意電力電池機房內不應采用粘貼碳纖維加固。樓板、次梁加固均采用板底加固。
對于直接加固法無法解決的機房（如改造機房下方用房無法進行頂面加固改造），當樓板、次梁承載力不能滿足通信設備重量要求時，應采用改變傳力路徑法根據設備安裝位置，合理架設鋼梁，將其荷載直接傳遞至框架主梁。
對現有機樓進行大規模加固改造應考慮機房現有條件、改造難度、改造成本，避免影響正在使用的機房甚至大樓整體結構安全，且須符合現行國家、行業標準。
本項目改造完成后，整潔美觀，機房承重滿足設備裝機要求，運營狀況良好。機房改造效果圖如圖1所示。

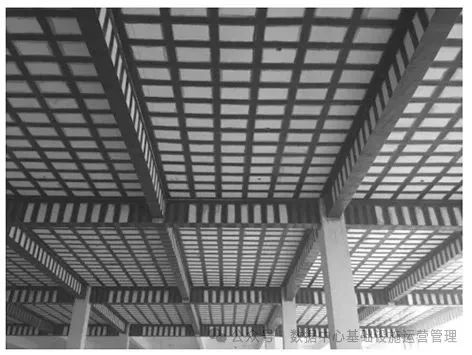

圖1 機房加固改造效果
由于業務發展需求，Z項目擬對機樓五、六層機房進行改造，機房在進行了樓層承重加固改造后凈高受限，無法滿足常規2200mm高度機架安裝要求，針對此情況，需因地制宜地制定經濟合理的解決方案以滿足裝機要求。
為了滿足五、六層新機房的用電需求，主樓規劃了高壓配電室、變壓器室和低壓配電室，首層新建1套高壓配電系統和2臺2000kVA變壓器，四層新建2套低壓配電系統；為滿足裝機要求，完成四～七樓的承重加固改造和消防系統整改；新建了相應配套的高壓直流系統、空調系統、機房電照裝修工程等。
機樓五、六層機房原梁下凈高為2950mm，進行了上述加固改造后，機房的梁下凈高僅為2800mm，用常規的數據機房建設模式進行改造，現有條件難以滿足機柜安裝需求。
本項目從機柜設計功耗和分區規劃角度出發，制定了兩種針對性的改造方案：
（1）架空地板下送風+冷通道機柜（或冷通道封閉）。對于單機架功耗較低的IT機柜，在滿足設備安裝需求的前提下，采用高度為1800mm的IT機柜，機房活動地板高度為500mm，控制走線架層數和高度，最大限度地利用有限的機房凈空高度。
（2）列間空調+冷通道封閉。對于單機架功耗較大的IT機柜，可采用高度為2200mm的IT機柜，配置列間空調，進行冷通道封閉，控制走線架層數和高度，最大限度地利用有限的機房凈空高度。
本項目改造完成后，各項條件均符合中國電信相關機房建設規范和標準，五、六層已有部分機房投入使用，運營狀況良好。機房改造效果圖片如圖2。

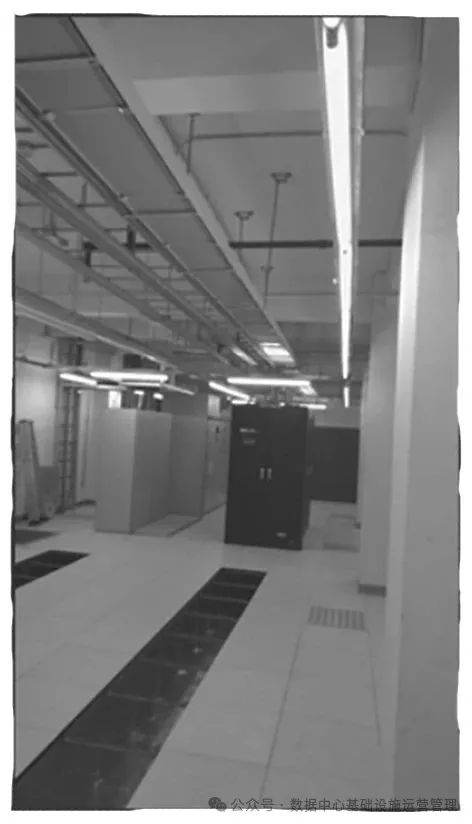

圖2 凈高受限時改造效果
部分老舊機房由于空調系統形式單一、氣流組織不合理，運行存在安全隱患；“大馬拉小車”現象嚴重，系統運行能效低下。系統功能性單一，存在單系統故障隱患；室內外熱環境工況下，制冷系統衰減，存在宕機風險，等原因需要進行空調系統置換改造。
對于數據中心，改造過程中一般要求滿足設備在線業務需求，保障業務正常運行；匹配業務需求，實現按需輸出減少浪費；彈性擴容，按需實施，合理利用現有物理空間解決現有問題的要求。
東莞Y數據中心大樓地上8層，地上建筑面積32670.24m2。中央空調水系統共用1套分水器和集水器，在分/集水器進出口閥門處出現漏水故障時，需要關停整套空調系統方能檢修，存在單點故障的風險。
為了保障大廈機樓的制冷安全，設備更換需要不間斷連續運行，保證業務實時在線，設計臨時管路進行改造。
（1）進行實施前準備階段詳細檢查，保證管路、閥門正常運行，制定詳細且可靠的割接方案；（2）對應冷凍水泵和冷水機組，需要從原空調系統中單獨隔離出來，檢查壓差旁通閥前后的閥門關閉無誤后，根據臨時管路路由進行施工；臨時管路及閥門安裝后的管道需清洗干凈后，接入原空調系統，拆除過程中不能影響原空調系統的正常運行、不能破壞設備及保溫；（3）分/集水器前后的閥門安裝完成后，需對臨時管道進行拆除；（4）臨時管道拆除時，原拆除的冷水機組對應的軟接和壓差旁通閥應重新進行安裝，同時，軟接和壓差旁通閥的功能及狀態應恢復至拆除前的狀態（圖3）。

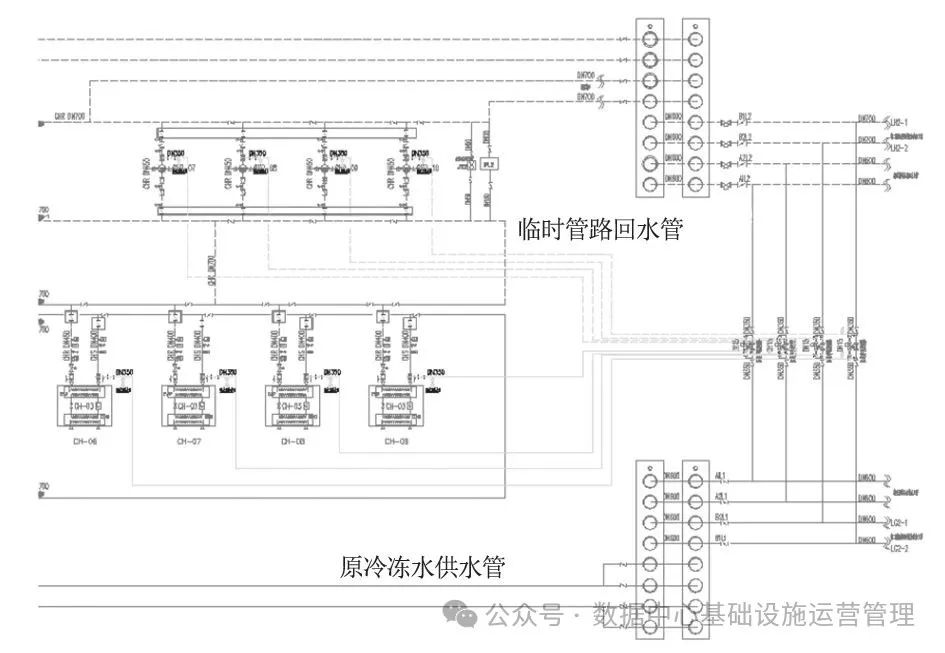

圖3 空調系統臨時管路系統圖
改造期間，在閥門切換時發生末端水流迅速下降的情況，此時，快速恢復原狀態，保證末端正常運行。后經核查為管路搭接時，分水器供水管處原應接至閥門后，現場接至閥門前導致水流回流，并無通向末端管路。
因此，在此類管路改造過程中，應特別注意管路搭接的問題，因現場可能增加較多管路，施工難度上升，閥門關系改變，容易造成管路搭接的問題。
核查調整管路后順利完成改造，同時，在改造前期，改造時不影響大樓日常運行。順利對故障點，分、集水器進行更換。采用臨時管路的改造方法同樣適用于其他設備、機組的更換，不受天氣情況影響。
老舊綜合機房內設備統一朝向、氣流組織混亂。另外，當層高不足時，可以調整空調設備和氣流組織降低其對層高的需求。
朝向調整：調整每兩列機架中的一列設備朝向，調整后兩列設備面對面，進風口朝內，散熱口朝外。
加裝設施：在調整后，兩列機架通道上方加裝頂蓋、空調送風口、兩端玻璃推拉門，每兩列組成一個封閉冷通道。
安裝盲板：改造后的冷通道內，空閑機架位置安裝盲板，使冷通道完全封閉，最大程度保證冷氣不外溢。
定點送風：對OTN下進風上出風、OLT機架背靠背安裝的兩類特殊設備，采用管道定點送風，不再進行冷通道改造。
結合各機房條件，安徽省內已實施兩地市4個機房，年節約電費27萬元。
以X開發區綜合機房為例，改造后空調由6臺減少到4臺，關閉了2臺60KW空調，空調設定溫度由22℃提升至24℃，機房PUE由1.59下降到1.41，年節約電量約13.6萬度，節約電費8.5萬元。
變配電系統主要包括市電引入、高壓配電、變壓器及低壓配電系統等，其中市電引入容量是制約數據中心機房的關鍵資源。
機樓原有一路市電供電，配置1臺1250kVA變壓器，不能滿足機房改造要求，因此，改造為引入2路市電，2臺2000kVA變壓器。
機樓周邊商業用戶眾多，是片區核心和中心局點。一樓為電力區域、ODF區域；二樓整體規劃為數據傳輸機房、未來網絡預留區域及IDC機房。
根據工藝規劃，機樓共有3400kW用電需求，現有1250kVA變壓器無法滿足，因此需進行改造。
本期工程將油機樓二層改造為高低壓配電房，安裝兩臺2000kVA變壓器與高低壓配電柜，工作完成后拆除原1250kVA變壓器及高低壓配電柜并搬遷。主要包含以下三個部分：（1）市電到院門口環網柜部分，該部分由電力公司設計并施工；（2）環網柜至室內變配電系統：包括約新建40米鋼管、20米路面開挖、250米10kV電力電纜布放；（3）機房改造：二層設10臺高壓柜、一套直流操作電源、一臺后臺系統、兩臺2000kVA變壓器、20臺低壓配電柜。
本項目建設完成后，滿足了2層、3層IDC機房用電需求。
數據中心節能技術總體可分為3類：（1）開源。即引入可利用能源。如光伏及風力供電系統、自然冷源系統、新風節能系統。（2）節流。通過一定的管理辦法和技術手段，提高效率，減少能耗。例如，采用轉換效率高的電源設備、中央空調變頻控制技術等。（3）政策節能。利用大工業、非工業和普通工業用電峰谷價差，引入蓄能、蓄冷系統進行節能；需求側響應、碳交易產生額外經濟效益抵償用能支出。
改造項目應根據項目實際情況，不宜盲目追求過低的PUE,采取針對性措施，結合節能技術選取、制定合適的改造方案，同時，應考慮施工技術問題，確保方案的可行性。
