雙層開關柜，由于上下兩層裝兩個出線回路，以IPV-DUAL為例，主母線2500A~4000A，550mm寬上下兩個1250A出線，由于雙層出線，1250A額定電流不能按照一般中置柜排規考慮，即一般窄型550開關柜采用2拼10x40銅排，但這對于雙層柜是不夠的。
因為上下雙層，一臺開關柜的發熱量相當于兩臺開關柜，雖然導電回路長度會減少，但核心發熱元件如斷路器、電流互感器等都在，而且下層熱量會傳遞到上層，累積發熱量大；另外，即使只有主母線一小段需要通過2500A的電流，但由于發熱功率是與電流的平方乘積，因此很小一段的發熱也很大。

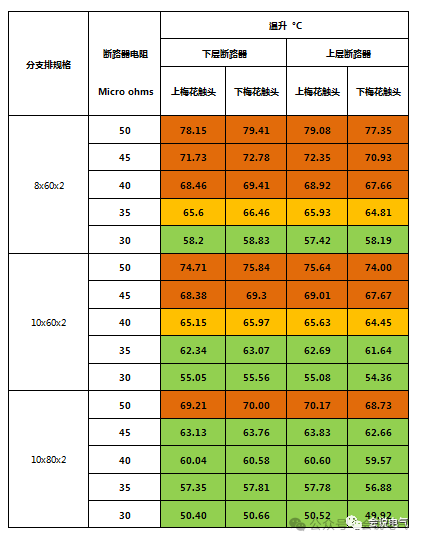

因此必須重新計算發熱量，選擇合適的銅排截面來降低電阻，增大散熱面積，柜體設計散熱通道通過對流來加大散熱。如下表采用TNT電阻計算，斷路器電阻1250A是45μΩ，因此需要采用2-10x80銅排作為分支母排溫升才能滿足要求。銅排規格是普通中置柜的兩倍，除了雙層熱量累積的原因，寬度550mm，比一般800mm小了很多，也是需要增加銅排，減少自身發熱的原因。
按下表銅排規格設計試驗，試驗值與計算值基本吻合。
關于溫升試驗方式，有些試驗站對雙層柜采用上下回路串聯方式直接通1250A電流進行試驗，這種試驗方式不能真實反映實際使用情況，因為正常使用時主母線通2500A電流，兩個出線1250A電流，需要按照相同的方式試驗，即通過變壓器直接連接開關柜主母線輸入2500A電流，兩個出線回路通過調節負載實現各1250A電流，和低壓開關柜每個出線回路均通額定電流試驗相同。

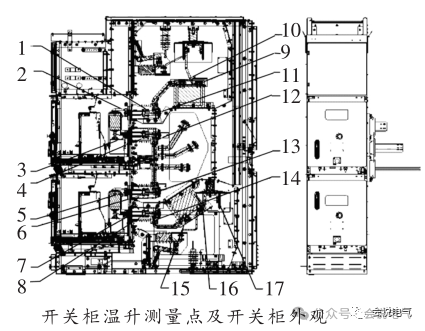

下面是西高所專家進行按兩種方式進行的試驗，接線方式1是主母排2500A進線，上下兩個1250A出線，方式2是采用串聯方式1250A試驗。結果顯示采用接線方式 1 進行溫升試驗，其 A 、 B 、 C 試驗結果值都高于按接線方式 2 進行的試驗。

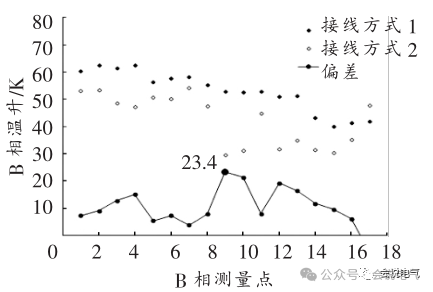

接線方式 1與接線方式 2 對比， 開關柜 A 相溫升測量結果，最大偏差值出現在第 9 個測量點，偏差量為 18.9 K ；B相溫升測量結果，最大偏差值出現在第 9 個測量點，偏差量為 23.4 K ；C 相溫升測量結果，最大偏差值出現在第 13 個測量點，偏差量為 22.9 K 。
可見，在模擬開關柜的運行工況的接線方式下，即接線方式 1 的情況下， 對開關柜的考核比簡化的接線方式，即接線方式 2 ，要更加嚴格，更能反映實際應用情況。增加銅排保證兩個斷路器都是額定電流1250 A溫升提高試驗。如果不增加銅排則需要斷路器降容使用。
美標低壓柜標準對多層斷路器采用不同的降容系數 即分布系數。根據斷路器數量，從下往上對允許負載按額定值比例定義，如四個斷路器，最下面90%，倒數第二75%，靠近上部的60%，最上邊50%。這是很有道理的，熱氣由底部向頂部流動，上部累積的熱氣非常大，開關設備本身發熱加下部上來的熱量使得頂部斷路器溫升很高，因此對于中壓雙層斷路器開關柜也是一樣，上面的斷路器需要加大銅排減少自身發熱。其它三框架、兩框架斷路器也是相應規定。
因此按照計算降容，雙層斷路器下層90%，即1250*0.9=1125A，上層斷路器75%，即1250*0.75=937.5A。如果按照這樣的額定電流值使用，上下分支母線就不需要增大到雙倍用量的銅排。
因此開關柜的設計要求需要根據應用及設備能力平衡決定，對于斷路器出線柜是根據負載容量決定電流的，所以開關柜廠家可以定義產品的各回路電流等級，而不是都按滿容量設計，增加銅排用量，而實際使用電流就小情況下又不便隨意更改銅排。
對于雙層柜的設計更是不能單純依靠經驗采用中置柜采用的銅排規格，需要增加規格，否則溫升超標，后期使用可能出現隱患。建議按照水平母線進線，上下出線回路按照電流負載，模擬真實使用情況進行溫升試驗，以確保安全！
