國產低壓開關柜MNS、GCS、GGD等等，雖然有些差異，主要也是針對于出線、馬達控制回路的安裝形式不同，如GCS抽出式，GGD固定式。而一些外資品牌、國產高端品牌基本上也都是固定分隔、抽出式等所有安裝形式方案齊全的，很多情況也有廠家把這些產品，固定分隔柜型叫做GGD來用，凡是抽屜的都叫GCS、MNS等等，其實都是相通的，原始設計的GGD/GCS也已經改的面目全非。

其它方案基本上是大同小異，如進線、聯絡、無功補償、配電、馬達控制等等其實柜型差異不大，統一接口后可以并柜使用。這與美標低壓柜差異就非常大了，美標低壓開關柜不同標準對應不同產品，有電力控制的 IEEE C37.20.1、配電控制的 UL891、馬達控制的 UL845、工業控制保護的 UL507、雙電源的 UL1008等等。

美標低壓電力開關柜，就是采用抽出式框架斷路器，配合有系統控制保護二次設備的開關柜，標準號IEEE C37.20.1，就是大容量電力控制，一級配電，不含有無功補償，還有馬達控制等功能。也許我們可以說我們的低壓開關柜斷路器方案就可以作為美標電力開關柜。如SLVA中的方案一（進線）、二（母聯）、三（雙框架出線）、四（三框架出線），都是抽出式框架斷路器方案。

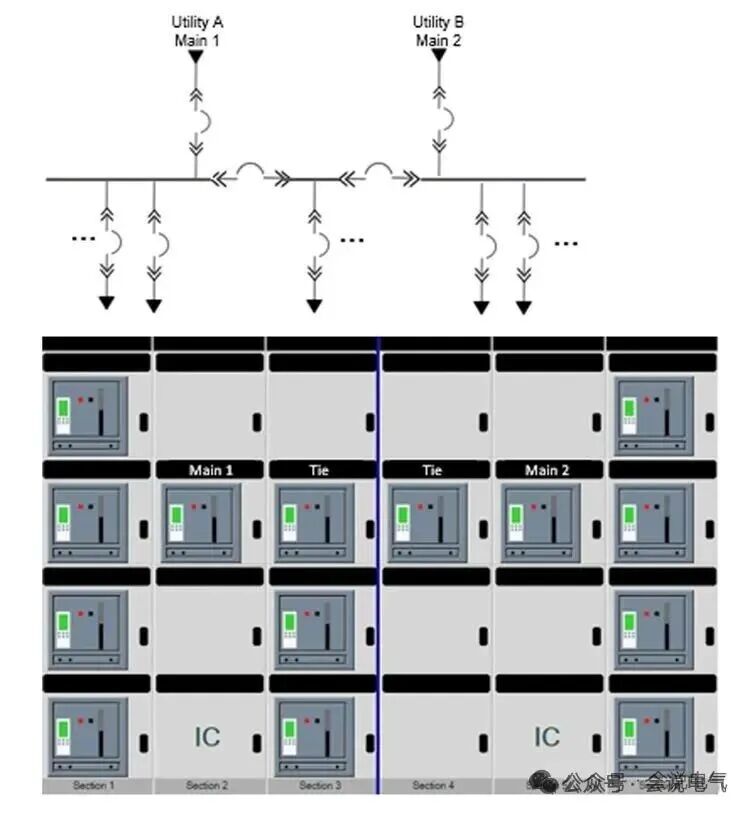

從元器件上來說是這樣的，但C37.20.1標準規定了更多結構上的要求，電流更大，安裝密度更高，從上到下，一、二、三、四個隔室，模塊化組成進線、母聯、出線等一次系統方案。水平母線位于柜后部，同時柜后出線，很大的柜深以滿足四框架電纜出線管的排布。

不同于國內框架斷路器集成所有位置開關，直接裝在柜子里就好。美標手車操作單元（TOC）開關提供斷路器貨架位置的聯鎖控制或遠程指示。安裝在機柜上的輔助開關或機械操作單元，（MOC）開關根據主觸點位置（打開或關閉）提供聯鎖控制或遠程指示。

活門當拆下斷路器時，這些保護裝置可防止意外接觸隔室中的主斷路器。當斷路器被抽出時，活門會自動關閉，并且是可掛鎖和現場安裝的。鑰匙互鎖這提供了一種僅在滿足預定條件時操作斷路器和其他設備的機械手段。測試裝置便攜式斷路器測試裝置可供選擇，支持測試斷路器跳閘裝置提供的全系列功能和保護設置。這些都是要裝在斷路器隔室里。

計量室和輔助室隔間可用于容納電壓互感器、計量、控制電源互感器和監控設備等設備。儀表和控制變壓器電壓互感器和控制電源互感器安裝在輔助隔間內。這些變壓器由一次拉出式限流熔斷器和二次熔斷器保護。電流互感器通常安裝在隔室主隔離螺柱上，便于接近。

對于配電柜，配電控制柜，采用UL891標準，以固定式塑殼斷路器出線為主，進線采用隔離開關、固定式框架斷路器為主。出線類似固定分隔柜型，不采用抽屜，或是插入式、抽出式塑殼斷路器，采用固定式塑殼斷路器，不采用旋轉操作手柄，而是塑殼操作手柄直接外露在蓋板上，簡單可靠，位置清晰可見。
