國網標準化低壓開關柜，簡稱SLVA，是按照國家電網低壓開關柜企業標準設計、生產、制造、試驗的，技術參數、元器件選型、母線規格、內部布置、安裝接口尺寸、接線端子等完全一致的低壓開關柜。

技術參數：

額定工作電壓 (V AC)：230/400

額定絕緣電壓 (V AC)：690

額定沖擊耐受電壓 (kV)：12

過電壓類別：IV；

污染等級：3

額定頻率 (Hz)：50

接地系統：直接接地（TN)；

安裝場所：戶內

主母線額定電流 (A)：1250/2000/2500

垂直母線額定電流 (A)：1250/1600

額定短時耐受電流 (KA/1s)：50/65

額定峰值耐受電流 (KA/1s)：110/143

電弧等級B 50kA 0.3s

SLVA分為通用型和緊湊型，電流等級按照變壓器容量分為三檔，1250/2000/2500A，每個電流規格有一次方案8種，進線、母聯、4種出線、2種無功補償。

由于開關元件布置，甚至銅排走向、隔板位置、通風孔位置都有著明確的尺寸要求，基本上按照標準規定的位置就可以設計出開關柜，留給工程師發揮的空間不多，但不等于按照這一文件尺寸設計出來的低壓柜就一定可以通過試驗，特別是緊湊型SLVA，不僅需要框架斷路器發熱低、質量可靠，還是有些設計難點，需要工程師細致考慮，發揮專業理論知識，精心設計才能夠滿足標準要求，通過所有試驗。

難點一，緊湊型2500A方案一進線、方案二母聯的溫升。2500A開關柜標準中定義采用2根100*10mm銅排，理論上來說載流量是夠的，但由于個別廠家斷路器發熱大，滅弧觸頭、隔離觸頭、連接端頭等高發熱部位集中，因此端頭連接處溫升滿足要求是比較困難的，設計時需要充分考慮通風，并且采用均衡熱量分布設計，通過連接排把高發熱點溫度帶出，避免熱量過度集中，溫升超標。

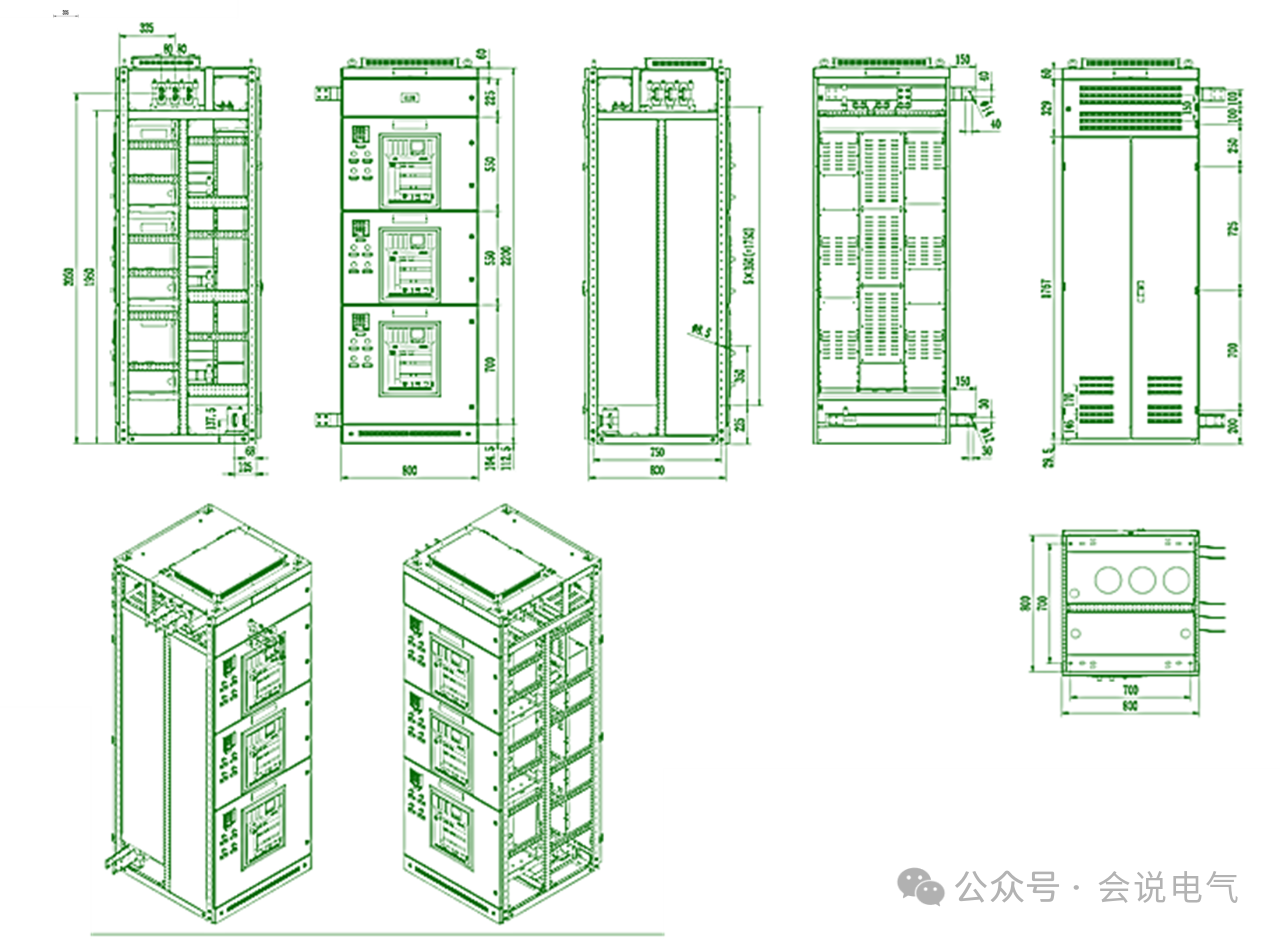

難點二，緊湊型方案四三框架斷路器出線。這個設計的難點不在于溫升、試驗，由于基本母線走向標準中已經有一定的圖紙定義，所以可以按照標準做，但母線距離、隔板位置等留給出線的位置非常有限，特別是最下部斷路器出線，高度矮，N線、地線又占用空間，下部斷路器的出線位置不好，接線空間、位置有限。設計時可以適當改變母線走向，通過混合布置形式充分利用空間，提升下部斷路器連接空間。

難點三，抽屜柜，抽屜柜是2個250A抽屜和4個400A抽屜，抽屜柜按照標準，250A采用直接抽拉式，400A采用搖進機構。抽屜接插件需要可靠，抽屜的發熱和觸頭接觸的熱量都比較大，需要通過觸頭將斷路器熱量散出，抽屜底部采用交叉線散熱孔，保證和隔室底板不直接相通，抽屜進出線直接需要絕緣板阻擋。

難點四，雙框架并列排布，緊湊型900mm寬設計，這個采用常規框架斷路器，連接端頭水平布置連接比較困難，銅排間隙比較小，可以采用垂直端頭，減少寬度尺寸應用，又有利于散熱。

難點IK試驗等細節需要考慮，對于按鈕的防護罩等都需要通過沖擊試驗，有些防護罩無法承受IK07的撞擊而破碎。
