中壓開關柜的溫升試驗是產品型式試驗重要的一項，以驗證開關柜內的導電回路及柜殼等的溫升小于標準規定的值，即長時間通開關柜設計的持續運行電流，溫升不超過標準規定值，電力等標準要求1.1倍長期運行電流值，額定頻率60Hz電流的溫升值是50Hz溫升值的1.05倍，也可以加大1.05倍電流驗證60Hz。溫升耐受值的制定是基于絕緣材料的溫度耐受值，溫度過高會加劇絕緣材料老化，從而降低絕緣性能，直接影響開關柜壽命。

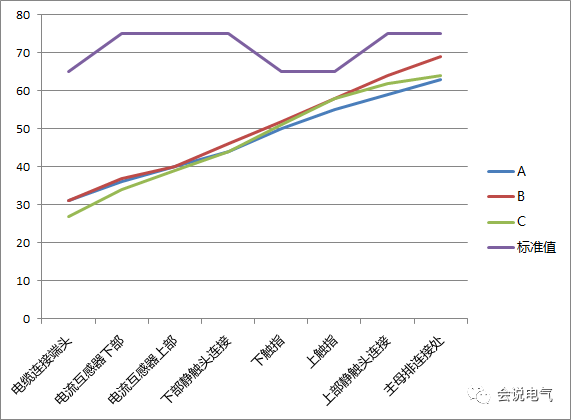

中壓溫升試驗的基準溫度是40度，鍍銀導電回路的溫升極限是75k，舊標準鍍銀動觸頭的溫升是65k，按照最新版IEC62271-1和GB/T11022標準鍍銀觸頭溫升也是75k了，相對來說溫升好做多了。但對于電力標準還是65k，因此對于導電回路溫升一般不會超標的，而難以通過試驗的關鍵點是梅花觸頭，斷路器發熱點集中在真空滅弧室和上支座、下支座軟連接處，這些點的發熱量大、發熱集中在狹小空間，散熱困難，因此需要解決梅花觸頭動、靜觸頭連接處的溫升過高的問題。

開關柜內的散熱主要通過對流，傳導也有些作用，輻射比較小。對于對流，斷路器手車室由于底盤車等阻擋了大部分底部進風口，梅花觸頭又連接在絕緣的觸頭盒內部，氣流不暢，無法形成冷空氣底部進入、上部熱空氣出去的有效對流環境。

因此開關柜的溫升以在滿足電流傳導、抵抗電動力，降低電阻，發熱，避免熱量集中的基礎上，合理的設計氣流通道，加大對流是有效的措施。

手車抽出式斷路器觸臂，作為連接梅花觸頭和真空滅弧室兩個發熱源的部件，合理的設計可以降低滅弧室支架的熱量，從而使梅花觸頭溫升降低。觸臂加開散熱條，或單獨裝散熱器有力于降低溫升。

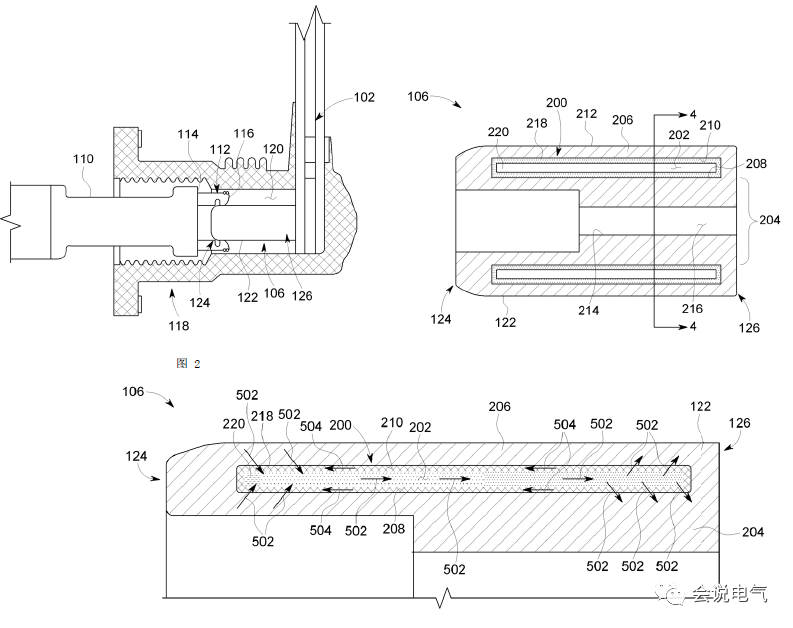

梅花觸頭與靜觸頭在密封的觸頭盒中動連接，電阻大，發熱高，熱量通過對流帶出的熱量有限，需要傳導將熱量帶出 外部涼爽地帶，使用熱管將熱量從發熱源快速帶出。

增加銅排來把觸頭盒內動靜觸頭連接處熱量帶出。

增加散熱面積，采用波紋散熱板加大散熱面積，出風孔面積需要是進風口截面積的1.1倍。進、出風口之間高度差越大越好，有利于形成壓力差，形成有效氣流帶走熱空氣。

熱氣從下部往上逐步升高，形成有效的對流。

中壓開關柜還要避免渦流的影響，對于導電回路流經的地方，特別是單相流經的套管地區，需要使用非導磁材料，以便少產生渦流。渦流造成的溫升是巨大的，渦流爐可以用來冶煉鋼鐵。

解決溫升是一個系統工程，不能哪里有問題，就加大哪里，需要系統解決，所有部分都沒有過熱，最后累積下來的才不會造成某點溫度過高，好的設計保證每部分導電回路有效利用，即可以滿足標準要求，又經濟，不過多的使用銅材和其它散熱材料。傳導主要是把溫度從觸頭帶到母線室上部溫度相對較低處，輻射則是銅排直接將熱量發射到柜體，而空氣絕緣開關柜主要是靠對流，有效的空氣流通可以大幅降溫，因此進出口高度大形成壓力差，風道通暢以及通風孔面積盡量大對降低溫升效果都比較明顯。
