小型化開關柜是IEC市場的普遍需求，如13.8（17.5）kV，1250A普遍尺寸寬度是600mm寬，高度2100mm，3150mm一般也只有900mm寬。36kV空氣絕緣開關柜的寬度一般都是1000mm，電流最大到3150A，國內廠家會用40.5kV開關柜替代，普遍寬度尺寸是1400mm，高端客戶很難接受。

那么如何設計小型化36kV開關柜呢？首先明確額定電壓36kV對應的工頻耐受電壓是70kV，是GB 40.5kV 95kV工頻耐受電壓的74%，雷電沖擊耐受電壓是170kV，是GB 40.5kV 雷電沖擊耐受電壓185kV的92%。這樣就可以針對性的設計開關柜了。

其實就斷路器而言，一般相間距離275/300mm，極柱直徑200mm，一般斷路器車架寬度只有2×300+200=800mm，對于相間距更小的36kV斷路器車架寬度可以更小。

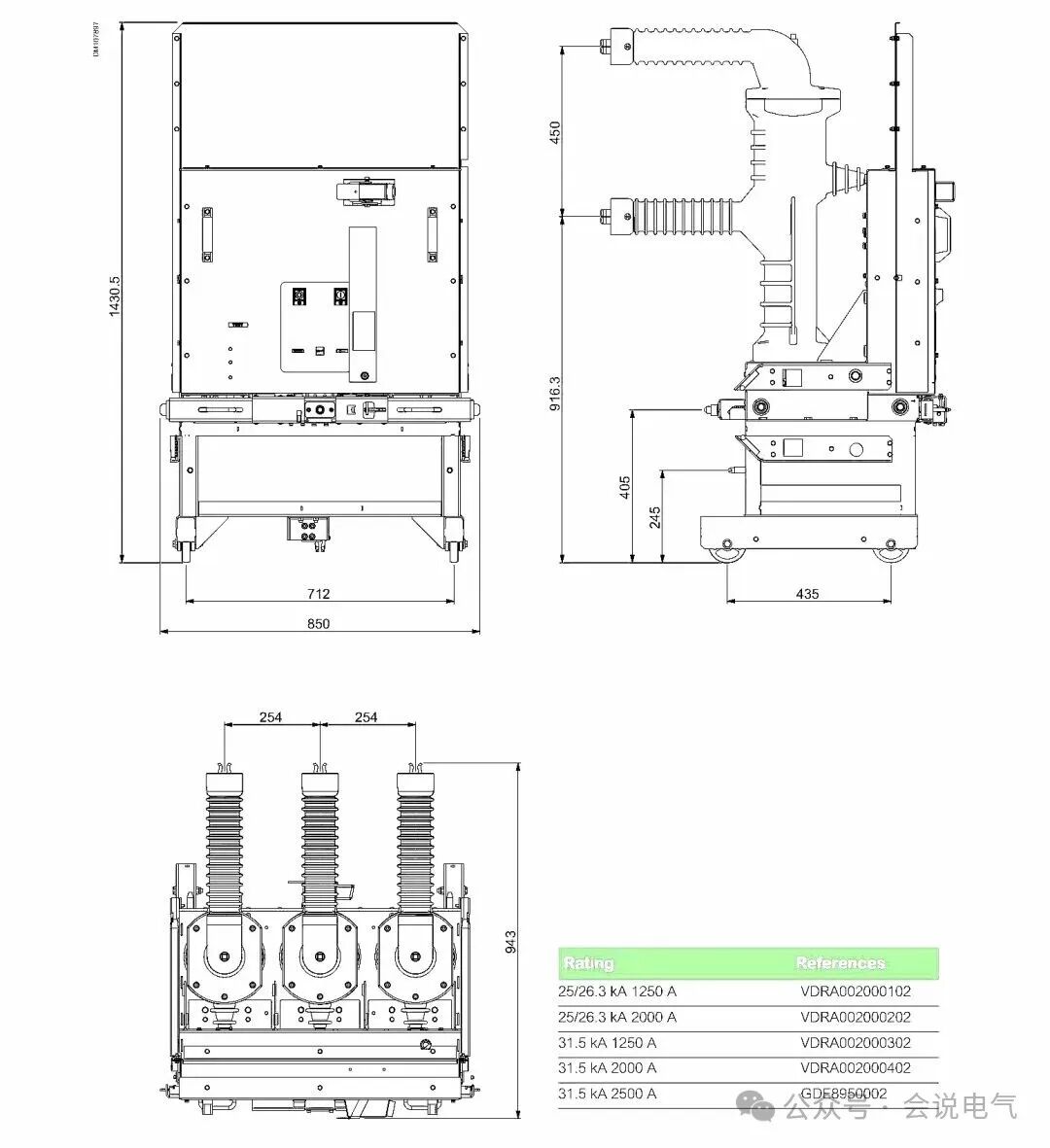

如下相間距10英寸254mm，輪子間距712mm，就是說開關柜的寬度可以是1000mm，甚至更小。

常規的36kV斷路器相間距275mm，斷路器極柱全絕緣，觸臂到觸頭全固體絕緣，只有觸頭尖部不絕緣。

前柜深度1000mm，斷路器搖進深度360mm，意味著靜觸頭到活門的距離300mm，折疊式活門機構打開活門需要30mm行程，梅花觸頭與靜觸頭咬合深度30mm，為保證活門與靜觸頭電氣絕緣，采用GPO-3層壓板，GPO-3中間壓夾薄金屬板，即絕緣，又滿足PM鎧裝開關柜分隔類型。

觸頭盒

采用管型母線，空氣凈距極大縮小，特別是大直徑管型母線，外徑100mm、壁厚10mm管型母線載流量3150A。

RAYCHEM 型號BBIT 套管，矩形銅排相間凈距140mm，相對地190mm，同時十分合理的給出了圓型母排所需間距要小于矩形銅排，采用圓管型母線相間凈距只需大于100mm，相對地大于160mm即可，空氣凈距需要大于320mm。

管型母線的凈距都可以滿足上面要求，直徑大電場更加趨于均勻，如3150A 100mm直徑，相間空氣距離275-100=175mm，大于熱縮套管要求的最小距離，1000mm寬開關柜對地距離1000/2-275-50-4=171mm，大于160mm的要求。對于大電流的溫升，首先開關柜緊湊，使用銅排長度小，發熱量小，其次緊湊風道設計，有利于熱量釋放。

開關柜電纜室兩側及相間還會使用GPO-3絕緣板，實現雙重保護，對于內部電弧故障，GPO-3絕緣板還可以阻止電弧擴大，減少對地電弧釋放。電流互感器使用IEC 36kV互感器，尺寸小，功能滿足IEC客戶要求。此產品適用于國外IEC市場應用，國外客戶認可熱縮套管的絕緣方式，小型化更加滿足需求。
