開關柜技術門檻低，生產企業眾多，產品質量參差不齊。當前開關柜的外觀越來越漂亮，成套廠都關注于外觀設計，而單純從開關柜的外觀上看很難判斷開關柜的性能、質量好壞。

首先，不需要漂亮的外觀，也可以看出開關柜的生產制造、工藝水平，工藝水平高的產品即使普通的外觀也能從細節處展現出制造精良、裝配精準的水準。

制造裝配精度可以直接由外到內體現出產品的總體性能，如高精度可以保證一次觸頭對中性好，斷路器梅花觸頭就能夠可靠接觸，減少發熱，承受短路電流等等，就可以長期可靠安全運行。

結構設計是否合理，用料是否準確可以作為初步判定的標準，開關柜的空間布置，有效空間利用率，電氣絕緣凈距、爬距是否符合標準。二次接線布置是否合理方便維護，是否與一次高壓隔離等等，這些都能看出來產品的好壞。

二、絕緣，通過母線布置，絕緣件的外觀，可以判斷開關柜的絕緣性能，所有主回路銅排均有倒圓角處理，無尖端; 熱縮套管覆蓋整齊，與絕緣子支撐處不過度切割，彎曲部分無褶皺; 絕緣件傘裙設計合理，嵌件處距傘裙距離大，表面整潔，線條流暢，絕緣件安裝考慮表面?zhèn)闳刮鄯x影響，避免污穢堆積等。開關柜并不是尺寸越大越可靠，如40.5kV空氣絕緣開關柜，GW新標準已經做到1600寬，幾乎回到了三十年前1818mm柜寬的時代，不得不說是退步，究其原因，不是好的緊湊型產品沒有，而是追求低價格惹的禍，1600柜寬就能保證絕緣不出問題嗎？設計、材質、工藝不控制，還是徒勞。支撐處熱縮套管采用工具切割小孔方式，而不是整塊切掉。全絕緣，電纜連接有保護。

三、溫升，開關柜的溫升設計好壞，從結構設計上就可以初步判斷，如是否有通風設計，進出風位置高度差越大、有效通風孔越大越好。銅排垂直布置有利于溫升，避免相互干擾; 觸頭盒動靜觸頭接觸有效距離大，空間有利于熱量隨氣流帶走。

四、動熱穩定，銅排支撐間距合理，不追求過小間距，過度支撐; 銅排截面積合理，接地開關連接排無額定電流，根據短時耐受電流使用銅排，不浪費、絕緣好; 電壓互感器手車等分支排考慮功能，減少銅排用量; 電動力方向有助于開關保持合閘位置，斷路器手車動觸頭插入深度合適，對中性好，有定位措施。

五、好的開關柜充分考慮內部電弧故障造成的危害，根據需求設計合理的壓力釋放通道，因此是否有泄壓通道，泄壓通道大小是否與IAC等級一致，泄壓蓋板是否可以打開，泄壓通路是否有堵等都是判斷開關柜好壞的標準。

六、運動部件、聯鎖機構等的設計，聯鎖簡單，可靠，主動式聯鎖，程序化操作，符合人體工學的友好的人機交互等等都能從細節處體現出產品好壞。

好的開關柜絕不是外觀十分漂亮，而內在功能不行，偷工減料的產品。

開關柜需要在充分理解開關柜功能、性能、使用的基礎上，合理準確的設計，而不是連開關柜都沒見過、做什么用都不清楚，不知其所以然，光憑照馬畫虎，自作聰明，在資本的操控下，胡亂進行，長此以往，行業越做越差，不利于長期有序發展。

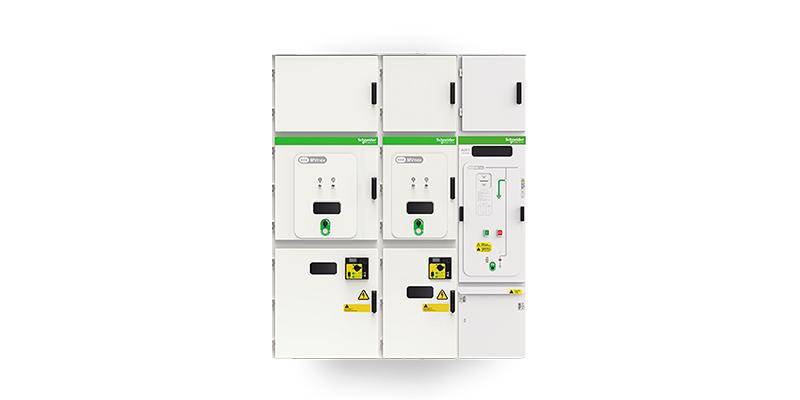

法騰電力是Schneider施耐德中低壓柜授權盤廠，專注生產MVnex授權柜和BlokSeT預智低壓成套設備，歡迎咨詢！
