母線–加工，彎曲和整形

母線構成了每個低壓開關設備的真正“骨干”。主母線和分支母線提供并分配能量。創建母線通常需要機械加工，彎曲和整形，這需要高度的專業知識，以避免削弱母線或產生雜散應力


成形和連接低壓開關柜中的剛性母線
排之間的連接也是如此，其質量取決于接觸區域的大小和條件以及該接觸的壓力（螺釘?shù)臄?shù)量和緊固的有效性）

接觸面積
接觸壓力
接觸區域的狀況

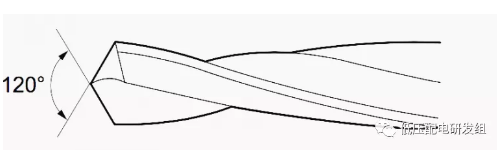

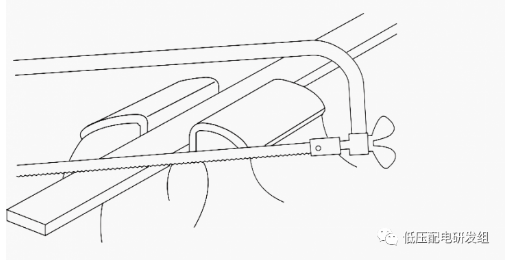

加工銅排

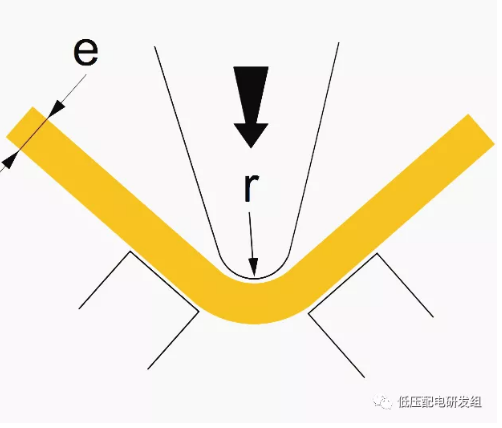

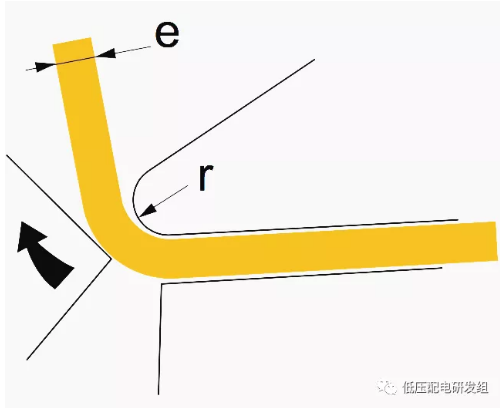

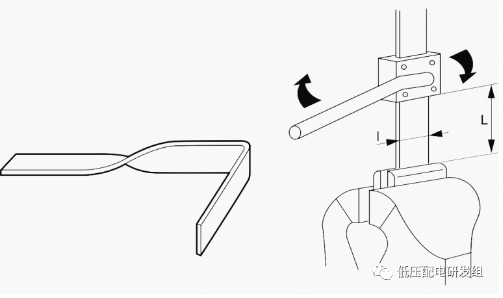

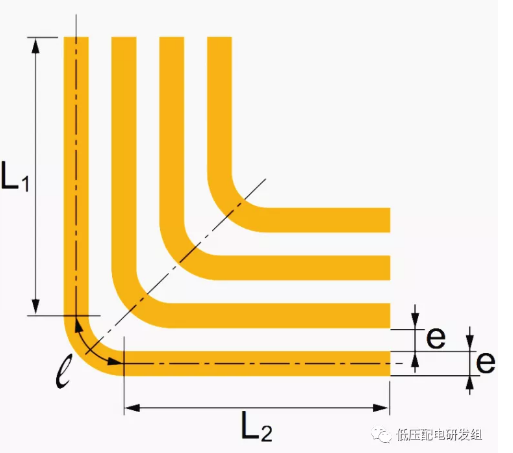

彎曲桿

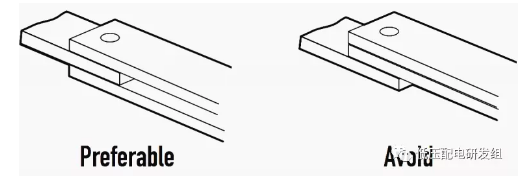

1.接觸面積接觸面積必須至少是鋼筋（Sb）橫截面的 5倍。對于主母線連續性連接，Sc> 5×Sb，建議在整個母線長度上建立接觸，以確保較為佳的熱傳遞 KYN450小型柜.png

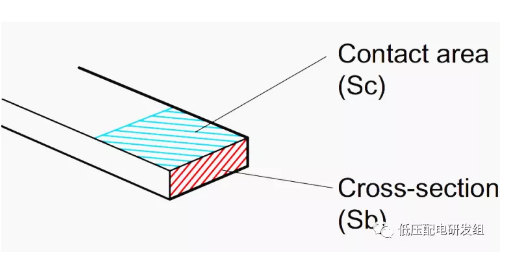

圖1 –母線接觸面積和橫截面
對于分支母線，接觸面積可以更小，符合條件Sc> 5×Sb。對于設備連接板，必須在板的整個表面上進行接觸，以在額定電流下使用 KYN375手車柜.png

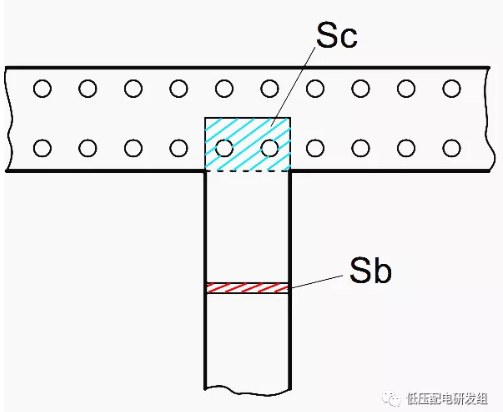

圖2 –母線接觸區域 VGK400縱旋移開空氣絕緣柜.png

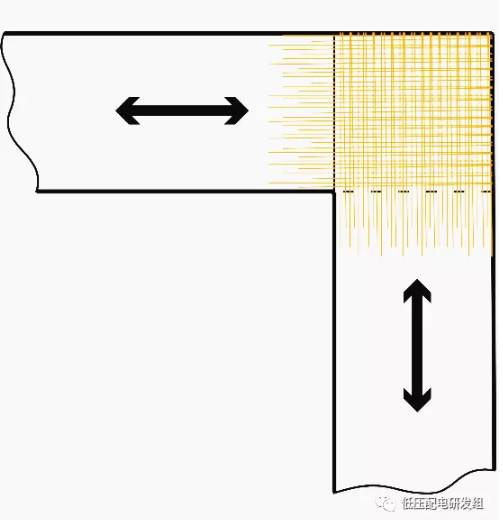

圖3 –連接板表面

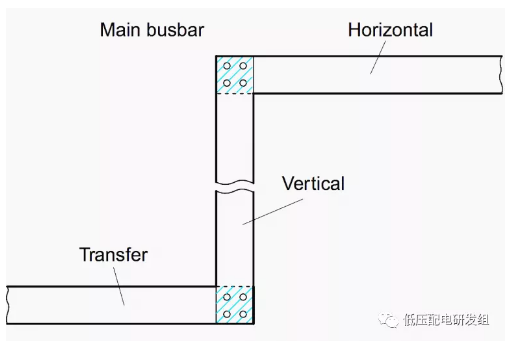

圖4 –延長桿，適配器或吊具上的連接

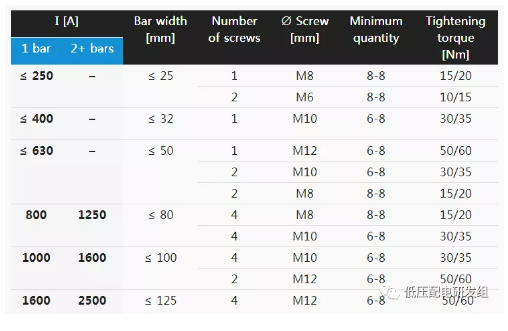

2.接觸壓力排之間的接觸壓力是使用螺釘提供的，螺釘?shù)某叽纾|(zhì)量，數量和擰緊扭矩根據桿的電流和尺寸來選擇。

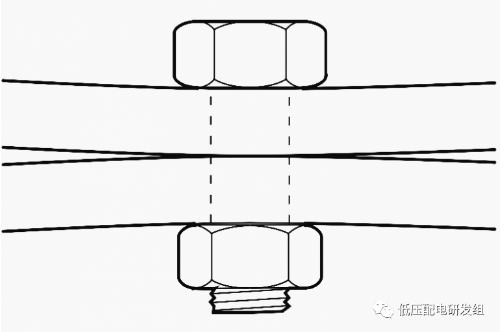

圖5 –母線接觸壓力

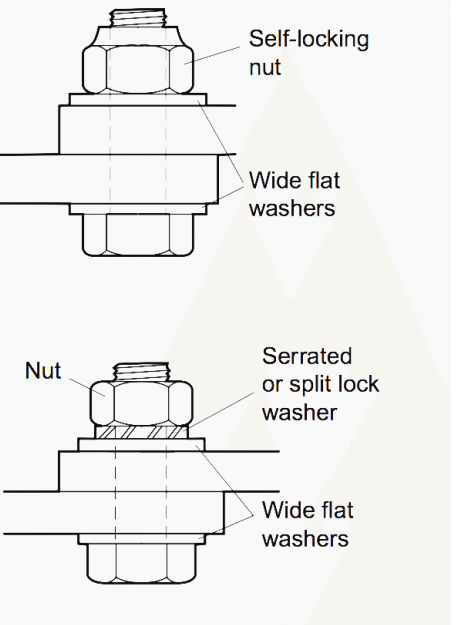

防止松動的裝置：


圖6 –防止松動的設備
施加標記（油漆，脆性涂層）會顯示出松動，也可以用來檢查緊固是否正確執行

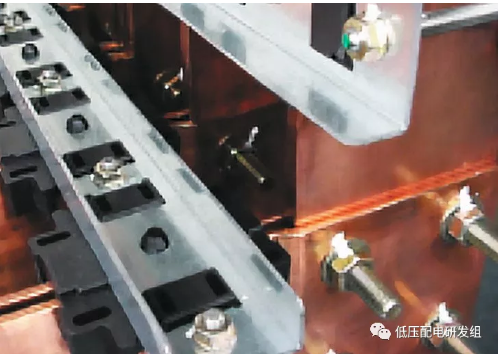

圖7 –施加標記（油漆，易碎涂層）

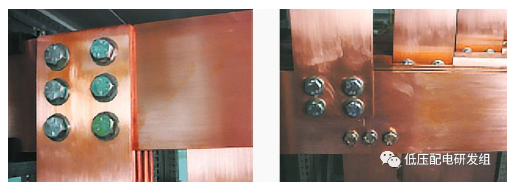

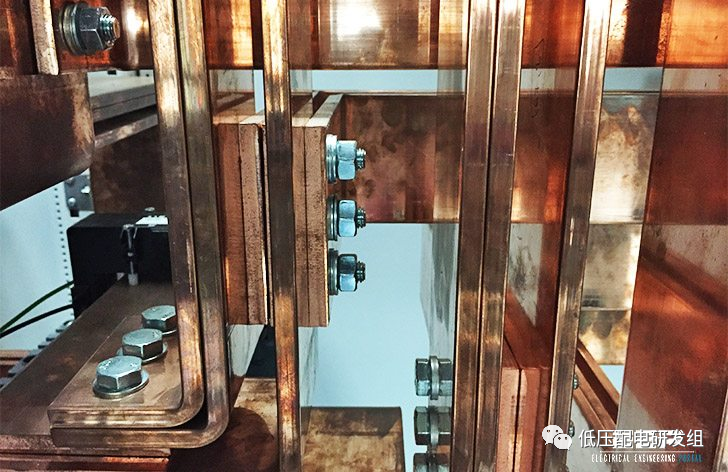

圖8 – 左：120 x 10 bar（4000 A）上的連接；右：雙重連接：100 x 10 bar（3200 A）和80 x 10 bar（2500 A）共用120 x 10 bar

過高的擰緊扭矩會導致螺栓的彈性極限超出極限，并導致銅蠕變
3.接觸區域的狀況除了明顯的氧化（顯著的發黑或碳酸銅或“銅綠”的存在），銅排不需要任何特殊的準備。
禁止使用酸水進行清潔，因為除風險外，還需要中和和沖洗。可以按照打磨的方向進行表面磨光（240/400顆粒），以使相接觸的銅排的“劃痕”垂直環境監測.png
