中壓配電系統有很多方式，對于一次配電，常用的方式是輻射供電，采用單母線分段形式，對于二次配電，采用手拉手環網配電方式。
6?10kV配電裝置的出線數量不超過5個；35?63kV配電裝置的出線數量不超過3個； 改進的方法是采用單母線分段接線，或是單母線帶旁路母線互為備用即雙母線系統。
大多數的開關設備用于單母線運行系統。
與雙母線開關設備相比，單母線開關設備具有操作維護簡單，占用空間少、設備所需費用少等優點。
但是在某些場合，雙母線開關設備具有單母線開關設備所無法替代的優點。
雙母線開關設備可能運用于以下場合：
- 進線柜配置主開關的是非同期性斷路器；
- 在緊急情況下，根據負荷的重要程度有選擇地遮斷負荷；
- 特殊的負荷從普通的電網中隔離；
- 檢查和維護更為靈活，無需停電；
- 當開關柜需要擴展拼柜時，無需停電。
雙母線系統有兩種不同的方案：

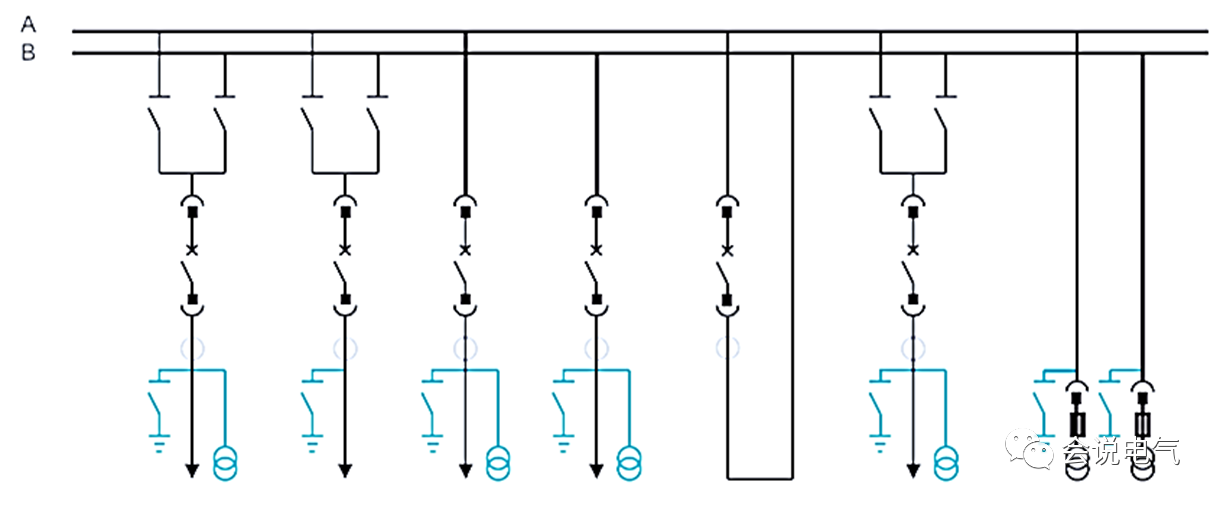

- 兩套母線系統，兩套隔離開關，一臺斷路器（純雙母線系統）
- 兩套母線系統，兩個斷路器室，配一或兩臺斷路器(復式雙母線系統)
兩種方案都能提供完整的備用母線系統（母線系統間是完全隔離的）以及穩定的、持續不中斷的運行方式。
方案一的24kV空氣絕緣雙母線開關柜

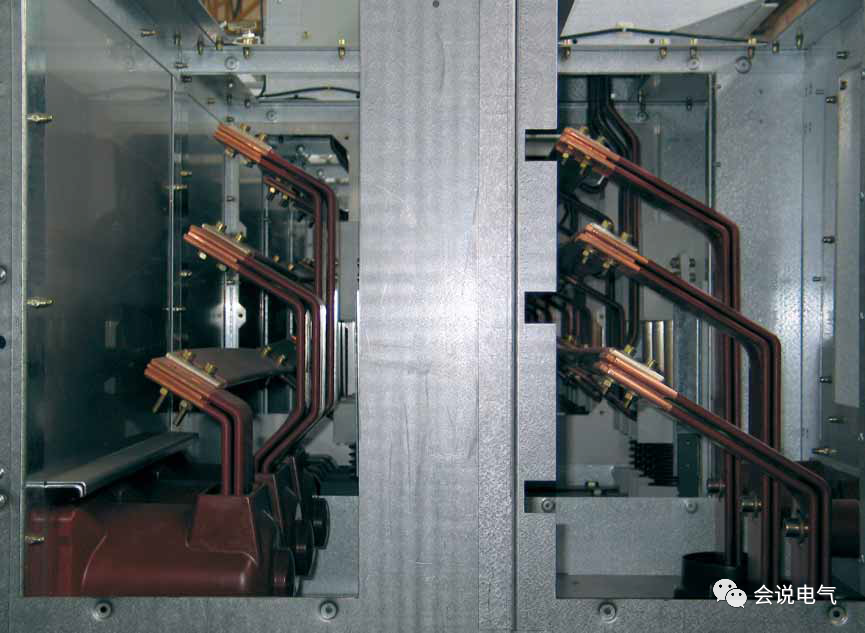

兩套主母線、隔離開關，抽出式斷路器方便抽出維護。隔離開關采用絲杠螺母直動式開關，兩套操動機構安裝在斷路器抽屜板下部，兩套隔離開關互鎖，并且與抽出式斷路器機械聯鎖，與接地開關機械聯鎖。空氣絕緣開關柜需要保證足夠的電氣間隙，柜深較大，隔離開關安裝在母線室，旋轉式隔離開關需要空間大，大電流不易實現等問題不適宜雙母線開關柜。

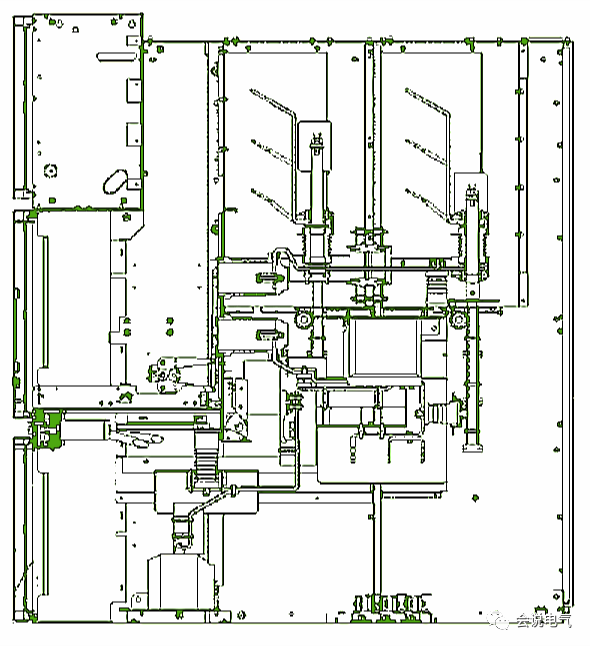

雙母線開關柜額定電流一般3150A 40kA。方案一設計如下圖所示。
與第二種方案相比，第一種方案主要有以下優點：
- 當一段母線系統運行時，易于對另一段母線系統進行維護檢修。
- 得益于隔離開關的運用，在緊急情況下可以快速地在兩段母線間進行切換。
40.5kV空氣絕緣雙母線開關柜。方案二，等于兩臺開關柜背靠背安裝，兩套主母線系統，兩個斷路器隔室，共用一組電流互感器、接地開關、避雷器、電纜連接端頭等出線系統。
與第一種方案相比，第二種方案主要有以下優點：
- 進線柜和重要的饋線柜采用雙斷路器，目的是增加備用主開關。
- 可以在不中斷負荷的情況下對主開關進行檢修。
- 更少的元器件，開關數量更少。
對于氣體絕緣開關柜
國外標準設計的充氣柜都是雙母線設計，兩套隔離、接地三工位開關安裝在每一組母線的氣箱內部。斷路器、出線套管連接等都是標準的，實現產品設計即滿足單母線，又可以滿足雙母線系統。
雙母線接線的優點：供電可靠，調度靈活，擴建方便，便于設計。
缺點：增加了一組母線，每一回路增加一組母線隔離開關，增加了投資，操作復雜，占地面積增加。
