按照IEC62271-1、IEC60071、GB/T11022、GB/T311、GB/T16927.1標準規定，中壓空氣絕緣開關柜外絕緣耐受電壓試驗值應該根據試驗地點的溫度、濕度、氣壓按照標準對規定值進行修正。

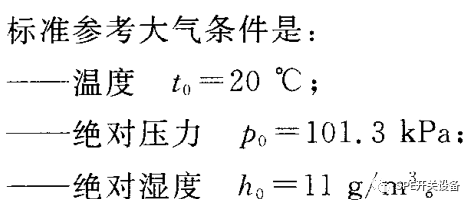

標準大氣條件如下：
修正因數有
空氣密度修正因數
濕度修正因數
指數m和w

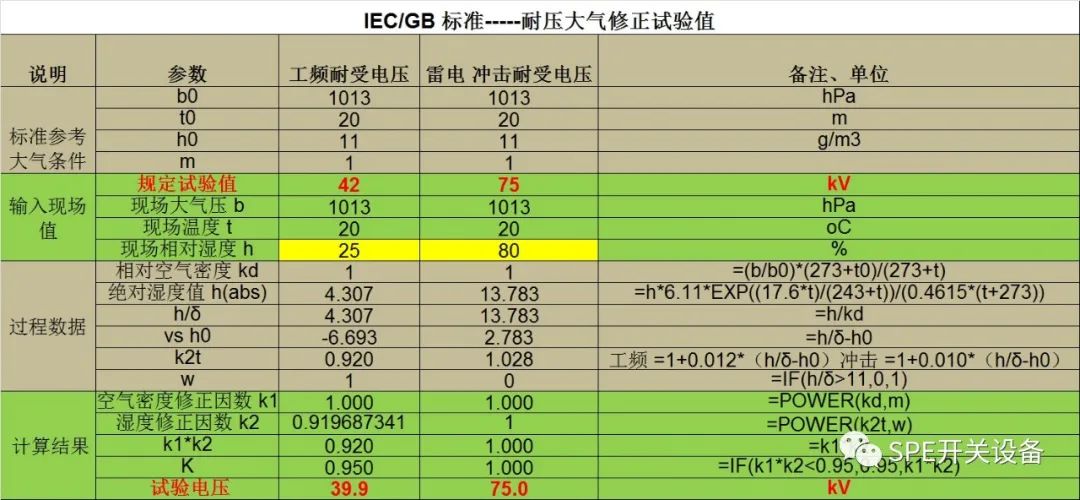

計算例子如下表所示:

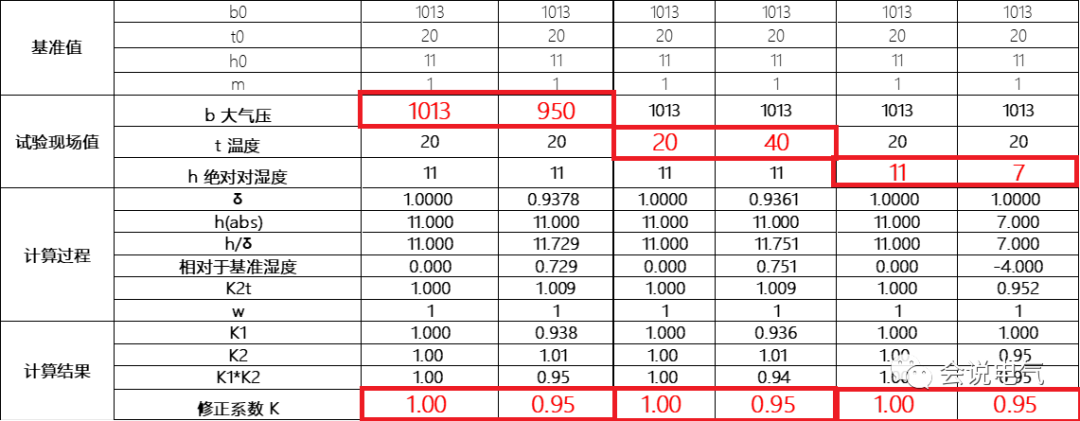

試驗現場大氣壓和溫度和標準值一致，只是相對濕度不同，可以看出濕度低的時候修正系數低，濕度高修正系數高，最大是1；
同樣對于只更改大氣壓來說，氣壓越低，修正系數越??；
只更改溫度來說，溫度越高越高，修正系數越??；
需要說明的是此修正系數不適用于北美IEEE標準的產品耐壓試驗；

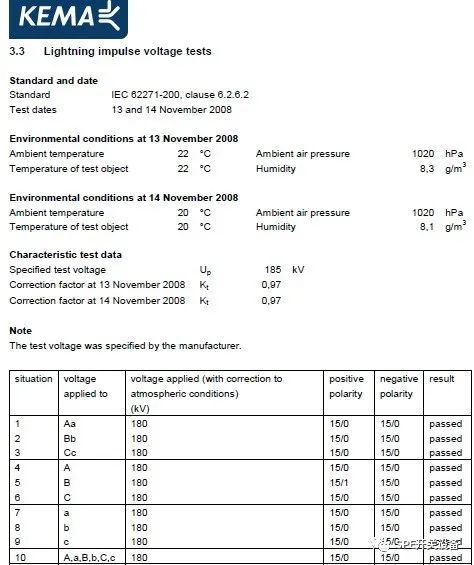

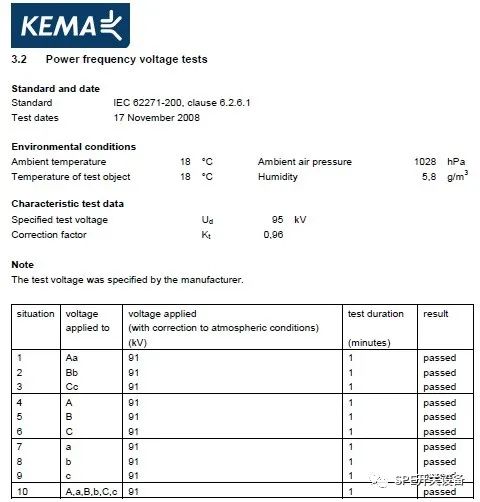

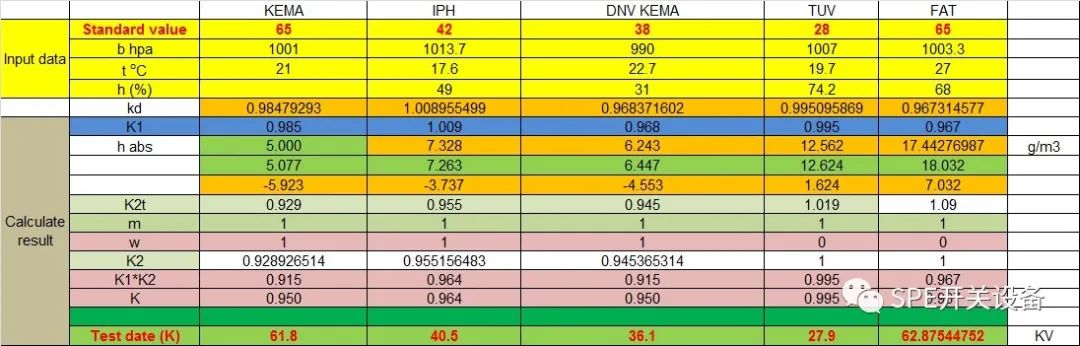

此修正系數在各大試驗室中KEMA/IPH等都是按照標準采用的，保證產品在試驗場所特定大氣環境環境下滿足標準要求，可以看出有很多時候試驗值是低壓標準值的。下表是開關柜產品在各大國際試驗室工頻耐受電壓試驗的修正值，在荷蘭KEMA和德國IPH試驗的情況都是小于實際值。
使用大氣修正系數對耐壓試驗值進行修正也適用于出廠試驗，特別是對于40.5kV開關柜，設計緊湊，絕緣設計裕度較小，在特定的試驗大氣條件下一味的按照規定的試驗參數試驗，不進行修正，高標準、嚴要求勢必造成產品的過設計，按照IEC60071標準計算的修正后試驗電壓最小可以達到額定值的95%，意味著對于40.5kV開關柜工頻有時只會做到90kV，沖擊耐壓只有176kV，這不等于不符合標準，恰恰是按照標準進行的試驗。
空氣絕緣開關設備的大氣修正系數不會大于1，因此不必擔心按照標準進行修正系數計算后，反而高于設備額定工頻耐受電壓和沖擊耐受電壓。而修正系數最大是95%，既額定耐壓值的95%，沒有比95%更小的了。
按照標準計算，相同溫度/濕度情況下，大氣壓越小，修正系數越小，這個與高海拔氣壓低的修正系數不是一個概念。而相同氣壓和濕度情況下，溫度越大，則修正系數越?。粚τ谙嗤瑲鈮汉蜏囟惹闆r下，濕度越小，修正系數越小?？梢宰鲆恍┡袛?，而真正試驗時，必須按照標準進行計算得出大氣修正值，再與標準規定的耐壓值相乘，得出需要進行的試驗值。
對于出廠試驗，特別是國外客戶的工廠驗收試驗，按照標準進行 修正后試驗，可以保證順利通過，同時盡量不要用GB標準規定的耐壓值試驗，應該按照IEC標準規定額定試驗值修正后試驗。避免意外 發生。
參考文獻：IEC62271-1、IEC60071、GB/T11022、GB/T311、GB/T16927.1等標準，如本文計算與標準規定、試驗室計算有出入，以標準、試驗室計算為準。
